Стрелочные переводы

СОДЕРЖАНИЕ:

Узел пересечения железнодорожного пути с путём скраповоза тип Р65 проект МСЗ.8328.00.000
Съезд перекрёстный тип Р65 марка 2/9 проект 2999.00.000

МСЗ.8328.00.000

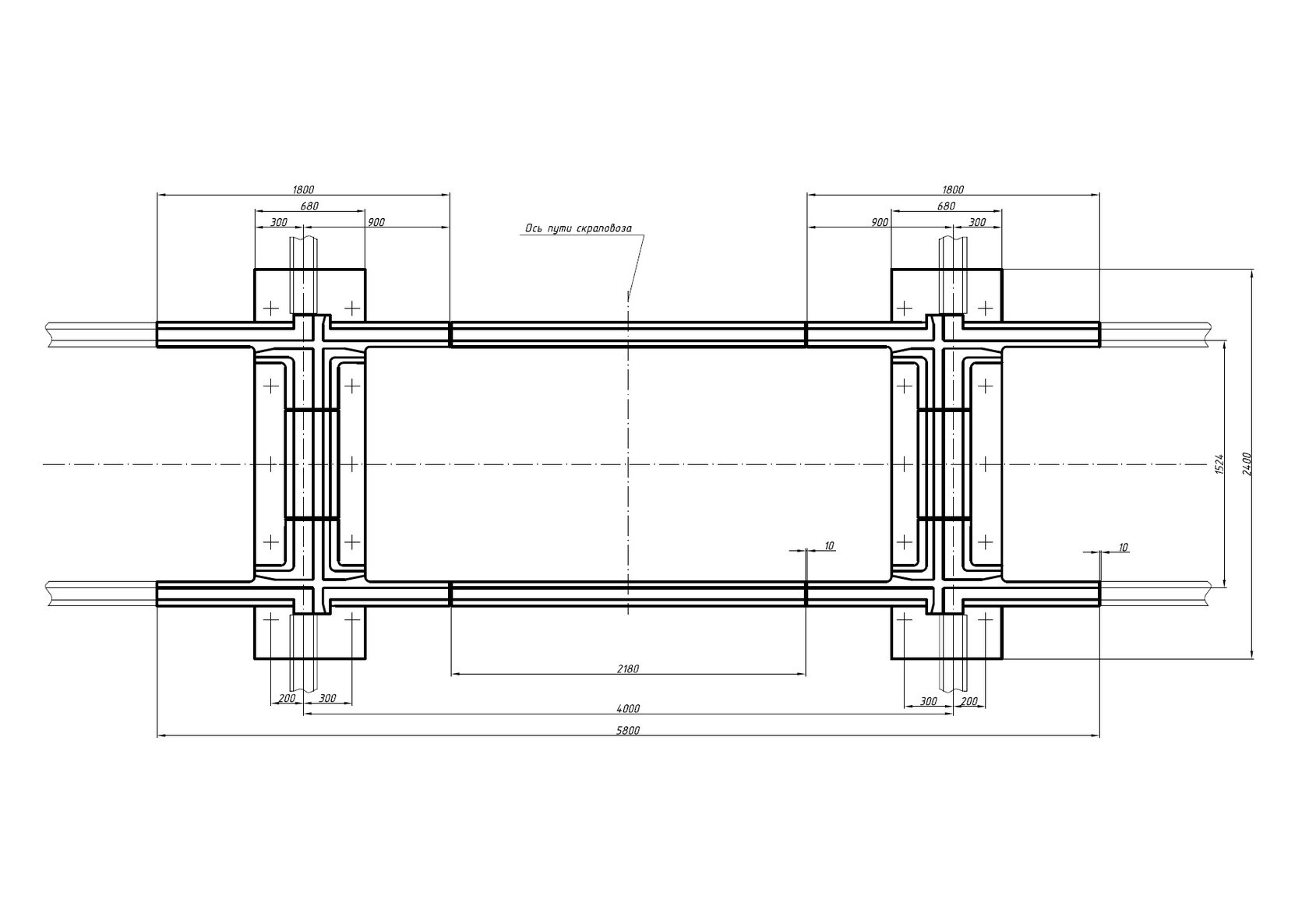

Узел пересечения железнодорожного пути с путём скраповоза тип Р65

Предназначена для пропуска подвижного состава по двум взаимно пересекающимся в одном уровне железнодорожным путям и путям скраповоза.
Крестовина цельнолитая из высокомарганцовистой стали.
Ширина колеи пути скраповоза (из рельсов типа Кр120-А) может изменятся в зависимости от требований заказчика.

Технические характеристики:
Вид пересечения
Прямоугольное
Ширина колеи рельсов типа Р65 (по рабочему канту), мм
1524

Ширина колеи рельсов типа КР120-А по
-

ГОСТ4121-96 (по осям рельсов), мм
4000

Полная длина пересечения по рабочей грани, мм
5800

Максимальная скорость движения, км/ч
10

Максимальная длина отгрузочного места, мм
2400

Максимальная масса отгрузочного места, т
0,95

Масса (без брусьев), т не более
1,9

Комплект поставки

Крестовина
2

Рельс длиной 2180 мм
2

Накладка 1Р65 ГОСТ 8193-73, шт.
8

Накладка 2Р65 ГОСТ 8193-73, шт.
8

В комплект поставки не включены:
Брусья деревянные, комплект 1

Форма отгрузки
В полувагоне от 1 до 20 комплектов.

2999.00.000

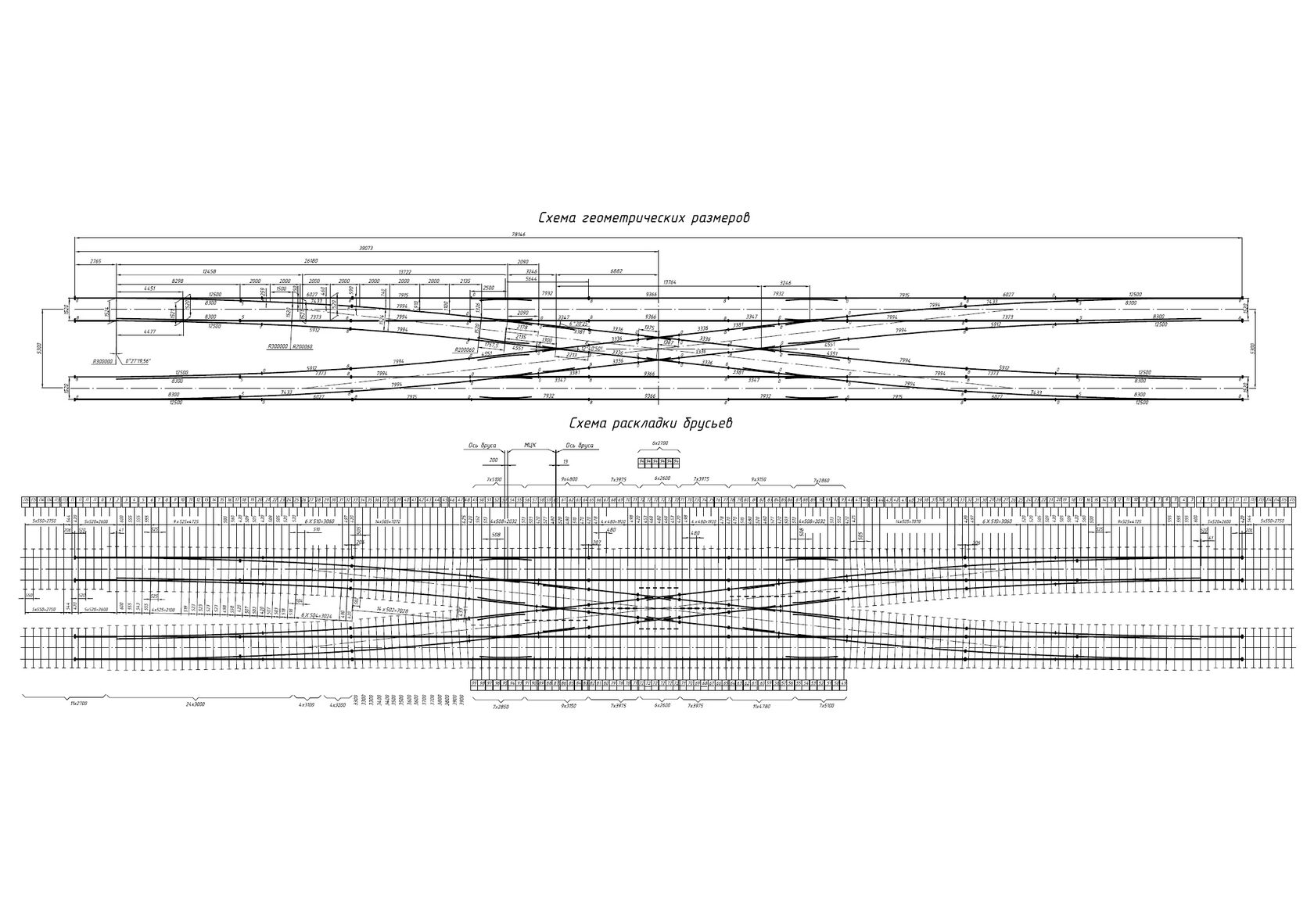

Съезд перекрёстный тип Р65 марка 2/9


Предназначен для перевода подвижного состава с одного из двух параллельных путей на другой в двух направлениях и для прохождения подвижного состава по прямому направлению. Применяется на железнодорожных линиях 1и 2 класса со смешанным грузопассажирским движением поездов.
В стрелках применены: поворотные остряки.
Крестовина острая сборная – литой сердечник соединён с рельсовыми усовиками.
Крестовина тупая-цельнолитая из высокомарганцовистой стали.
Контррельс не связан с путевым рельсом.
Все подкладки с высокими ребордами.
Остряки, рамные рельсы и рельсы закалены ТВЧ.

Технические характеристики:
Вид съезда
перекрестный

Ширина колеи, мм
1520

Полная длина, мм
78146

Радиус бокового пути, мм
300000
с переходом на 200060

Максимальная статическая нагрузка на рельс, кН
245

Максимальная скорость движения, км/ч
по прямому пути
120

по боковому пути
40

Нормативный ресурс до снятия, млн. т
стрелки
250

крестовины
75

Максимальная длина отгрузочного места, мм
12500

Максимальная масса отгрузочного места, т
2,2

Масса (без брусьев), т не более
69



Комплект поставки
Рельс рамный прямой с остряком кривым, шт.
4

Рельс рамный кривой с остряком прямым, шт.
4

Крестовина тупая, шт.
2

Крестовина острая, шт.
6

Рельс крестовины с контррельсом, шт.
12

Рельсы длиной, мм:
6027
4

7994
12


В комплект поставки не включены:
Электропривод СП-6, шт.
4

Брусья железобетонные, комплект
1

2968.00.000

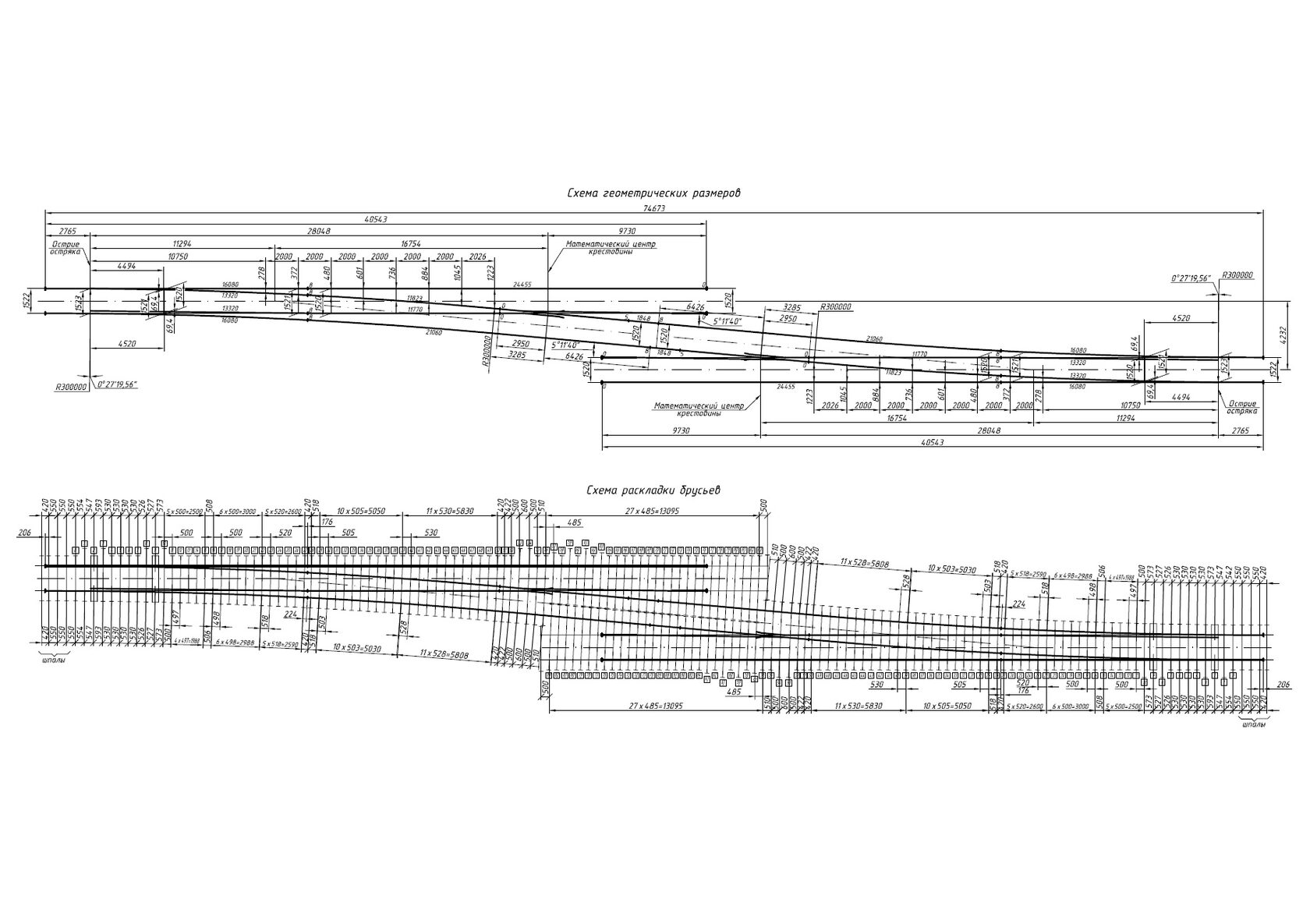

Съезд одиночный тип Р65 марка 1/11

Предназначен для перевода подвижного состава с одного параллельного пути на другой. Применяется на путях высокоскоростных железнодорожных линиях со смешанным грузопассажирским движением поездов.
В стрелке применены гибкие остряки с приварными рельсовыми окончаниями.
Крестовина с непрерывной поверхностью катания c гибко-поворотным сердечником.
Остряки, рельсы сердечника и усовики закалены ТВЧ.
Рельсы переводной кривой, рамные рельсы – объёмно закаленные.
В стрелочном переводе применены клеммы упругого крепления рельсов.



Технические характеристики:
Вид съезда
одиночный

Ширина колеи, мм
1520

Полная длина, мм
74673

Радиус бокового пути, мм
300000

Максимальная статическая нагрузка на рельс, кН
250

Максимальная скорость движения, км/ч
по прямому пути
250

по боковому пути
50

Нормативный ресурс до снятия, млн. т
стрелки
320

крестовины
320

Максимальная длина отгрузочного места, мм
24455

Максимальная масса отгрузочного места, т
3,6

Масса (без брусьев), т не более
40,0


Комплект поставки
Рельс рамный прямой с остряком кривым, шт.
2

Рельс рамный кривой с остряком прямым, шт.
2

Крестовина, шт.
2

Рельсы длиной, мм:
24455
2

11770
2

11823
2

21060
2

1848
2

Накладка, шт.
32

Пакет подкладок к переводу, шт.
2

Подкладка (одиночка), шт.
274

Пакет деталей, шт.
2

Брус металлический, шт.
4

Ящик с деталями стрелочного перевода, шт.
12

Ящик с гарнитурой электропривода 17792-00-00, шт.
2

Ящик с гарнитурой электропривода 17793-00-00, шт.
2

Ящик с гарнитурой электропривода 17794-00-00, шт.
2

Ящик с гарнитурой электропривода 17795-00-00, шт.
2

Ящик с тягами к гарнитурам электроприводов, шт.
2

Комплект деталей к креплению электронагревателей СП927.000, шт.
2



В комплект поставки не включены:
Электропривод ВСП-220Н, комплект
2

Электропривод ВСП-150Н, комплект
2

Электропривод ВСП-220К, комплект
2

Электропривод ВСП-150К, комплект
2

Брусья железобетонные по проекту ВНИИЖТ 2008-02 (кроме брусьев № 2 и № 9), комплект
1

Форма отгрузки
Сцеп из полувагона и двух платформ 1-2 комплекта.

СП866.000

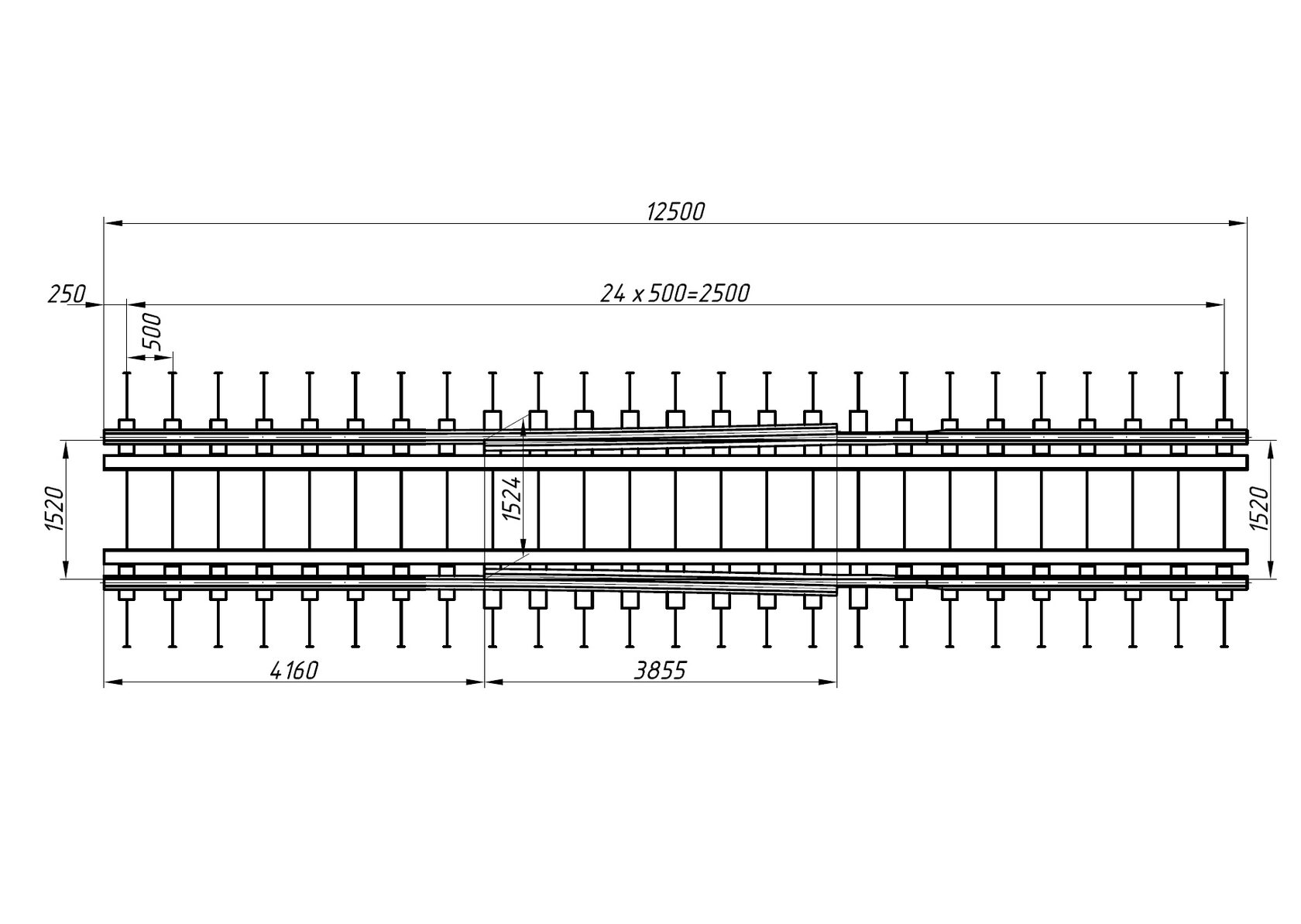

Стык уравнительный тип Р65

Предназначен для компенсации продольных горизонтальных перемещений рельсовых нитей от воздействия поездной нагрузки и изменения температуры.
Остряки и рельсы подвижные закалены ТВЧ.
Стык оборудован контруголками.

Технические характеристики:
Ширина колеи, мм
1520

Полная длина, мм
12500

Максимальная статическая нагрузка на рельс, кН
245

Максимальная скорость движения, км/ч
пассажирских поездов
140

грузовых поездов
100

Нормативный ресурс до снятия, млн. т
320

Наибольшее компенсируемое продольное перемещение, мм
Максимальная длина отгрузочного места, мм
±110

Максимальная масса отгрузочного места, т
12500

Масса (без брусьев), т не более
1,3

Комплект поставки
Стык уравнительный, шт.
2

Контруголок, шт.
2

Ящик с деталями стыка уравнительного, шт.
1

В комплект поставки не включены:
Подкладки КБ65 ГОСТ 16277-93, шт.
30*

Скоба для изолирующей втулки КБ ЦП138, шт.
132*

Втулка изолирующая КБ ЦП142, шт.
132*

Прокладки ПБР 65х8, ЦП143, шт.
30*

Прокладки КБ-10С ЦП328, шт.
32*

Болты М22-8gх175.36 ГОСТ 16017-79 с шайбами и гайками, шт.
по82*

Болты М22-8gх195.36 ГОСТ 16017-79 с шайбами и гайками, шт.
по50*

Брусья железобетонные по проекту ВНИИЖТ № 98-02, шт.
9

Шпалы железобетонные Ш1-М
16

*Возможна поставка по отдельному заказу

Форма отгрузки
В полувагоне по 12 комплектов.

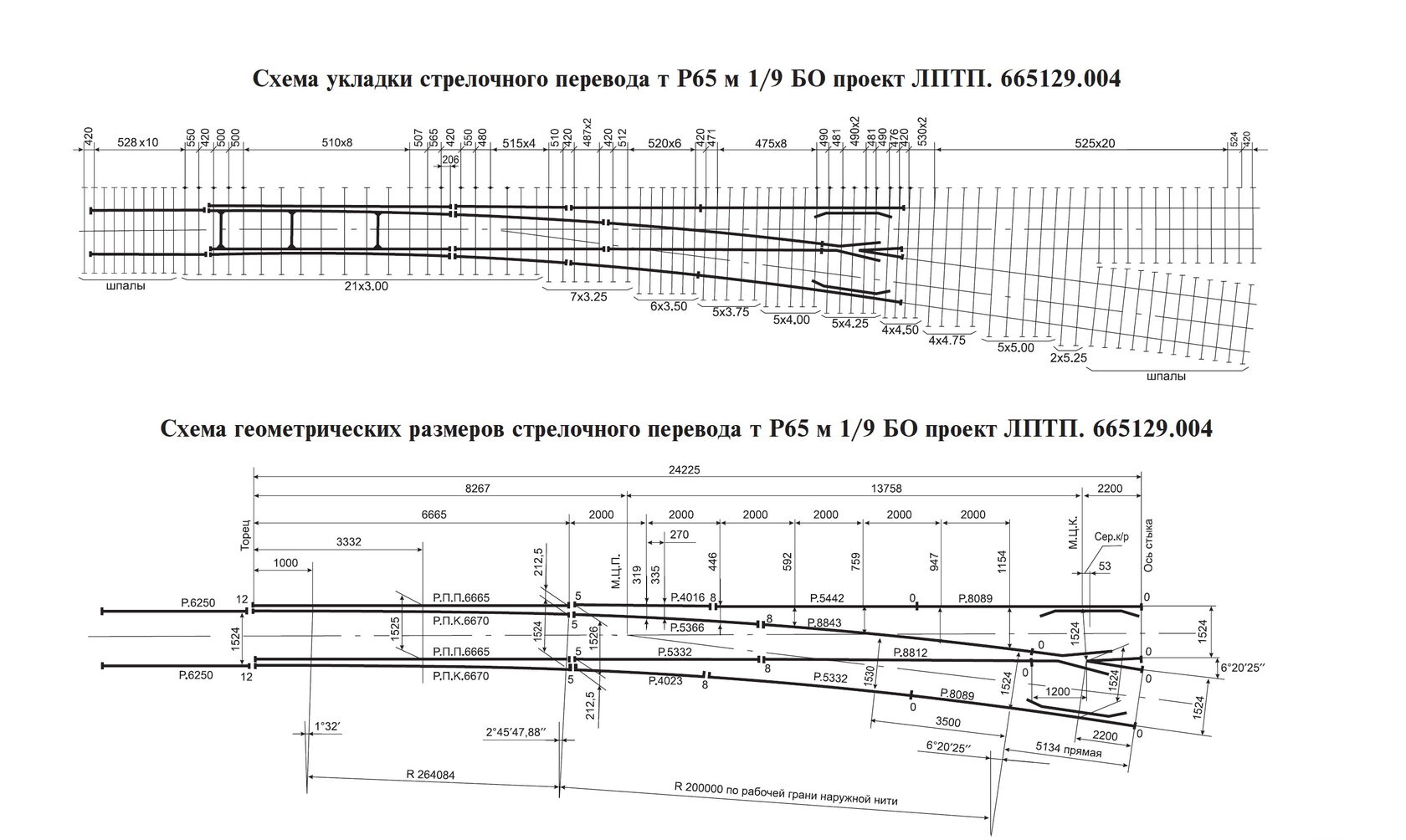

ЛПТП.665129.004
Стрелочный перевод тип Р65 марка 1/9

Безостряковые стрелочные переводы применяются на внутризаводских путях промышленных предприятий и на подъездных путях, не входящих в систему федеральных железных дорог, с учетом обеспечения
проходимости и безопасности движения подвижного состава МПС. Временные указания по их содержанию разработаны ПГУПС (ЛИИЖТ) и утверждены Минтрансом РФ.
Перевод стрелочный безостряковый комплектуется цельнолитой крестовиной из высокомарганцовистой стали марки 110Г13Л. Крепление крестовинных подкладок с высокими ребордами осуществляется клеммами ПК раздельного рельсового скрепления.
Для обеспечения взаимозаменяемости с аналогичными марками переводов в комплект поставки входят рельсы подходящего пути.
Рельсы передвижные и подходящего пути закалены ТВЧ.
В переводе стрелочном безостряковом используется ручной переводной механизм или электропривод СП-6.
За счет использования в конструкции рельсов двойных передвижных вместо рамных рельсов с остряками срок службы перевода увеличивается в 3,8 раза.

Основные технические характеристики
Вид перевода стрелочного
обыкновенный

Ширина колеи, мм
1524

Полная длина (без учета длины рельсов подходящего пути), мм
24225

Радиус переводной кривой, мм
200000

Максимальная статическая нагрузка на рельс, кН
560

Максимальная скорость движения, км/ч
по прямому пути
20

по боковому пути
15

Средний (нормативный) ресурс работы, млн. т., не менее
стрелки
170

крестовины
100

Масса, т
12,44

Наибольшая масса отгрузочного места, т
1,25

Наибольшая длина отгрузочного места, мм
8843

Форма отгрузки — железнодорожным транспортом в полувагонах или автотранспортом.

Комплект поставки
Рельсы двойные передвижные с тягами стрелочной и соединительными
2

Лафет передний
2

Подкладка стрелочная
18

Рельс крестовины с контррельсом
2

Крестовина
1

Подкладки закорневые
4

Подкладки крестовинные
3

Рельсы соединительные длиной, мм по
4016, 4023
1

5332
2

5366, 5442, 8812, 8843
1

Рельсы подходящего пути длиной 6250 мм
2

Стяжка продольная
2

Клемма технологическая
22

Клемма съемная
28

Болты, гайки, шайбы для крепления клемм по
28

Подкладки СД65, накладки стыковые Р65, стыковые болты, гайки, шайбы, шурупы, костыли в комплект поставки не входят.
Поставка данных изделий, переводного механизма или гарнитуры электропривода, а также запасных частей возможна по отдельному заказу.

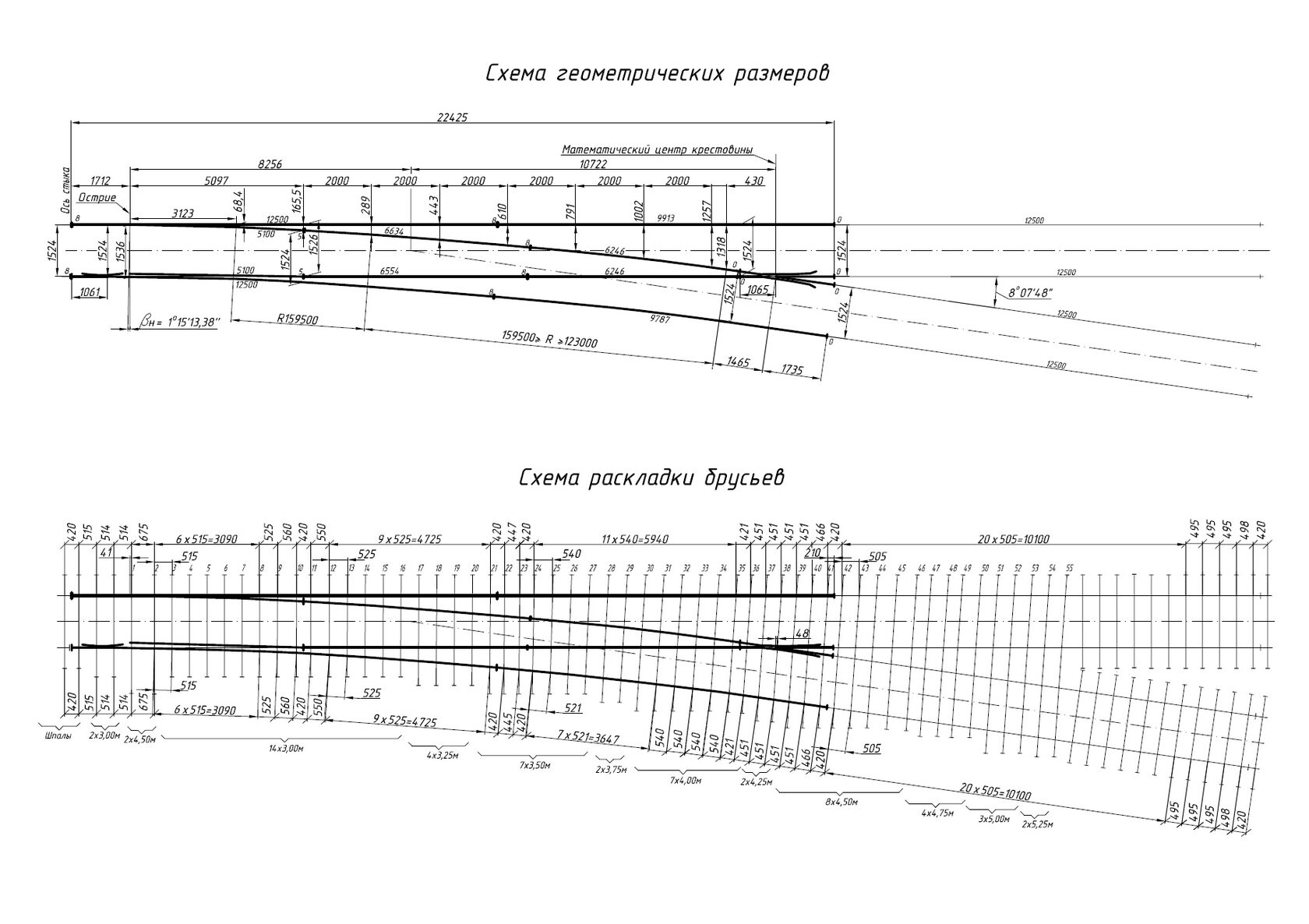

ЛПТП.665121.106
Стрелочный перевод тип Р65 марка 1/7

Стрелочный перевод применяется на путях промышленных предприятий.
Крестовина выполнена с отбойными поверхностями, что исключает использование контррельсов.
Остряки и рамные рельсы закалены ТВЧ.

Технические характеристики:
Вид стрелочного перевода
обыкновенный

Ширина колеи, мм
1524

Полная длина, мм
22425

Радиус бокового пути, мм
стрелки
159500

переводной кривой
159500 с переходом на 123000
320

Максимальная статическая нагрузка на рельс, кН
Максимальная скорость движения, км/ч
50

по прямому пути
30

по боковому пути

Нормативный ресурс до снятия стрелочного перевода, млн. т
70

Максимальная длина отгрузочного места, мм
12500

Максимальная масса отгрузочного места, т
1,9

Масса (без брусьев), т не более
8,2

Комплект поставки
Рельс рамный прямой с остряком кривым, шт.
1

Рельс рамный кривой с остряком прямым, шт.
1

Крестовина, шт.
1

Рельсы длиной, мм:
6246
2

6554
1

6634
1

9787
1

9913
1

Накладка 1Р65 ГОСТ 8193-73, шт.
16

Подкладка СД65 ГОСТ 8194-75, шт.
112

Пакет подкладок к переводу, шт.
1

Ящик с деталями стрелочного перевода, шт.
1


В комплект поставки не включены:
Стык изолирующий ЦП478-02, комплект
2*

Гарнитура электропривода, комплект
1

Электропривод СП-6, шт.
1

Шуруп путевой 24х170 ГОСТ 809-71, шт.
220

Костыли 1.165 ГОСТ 5812-82, шт.
500

Брусья деревянные, комплект
1

Форма отгрузки
В полувагоне от 1 до 5 комплектов.

8307.00.000

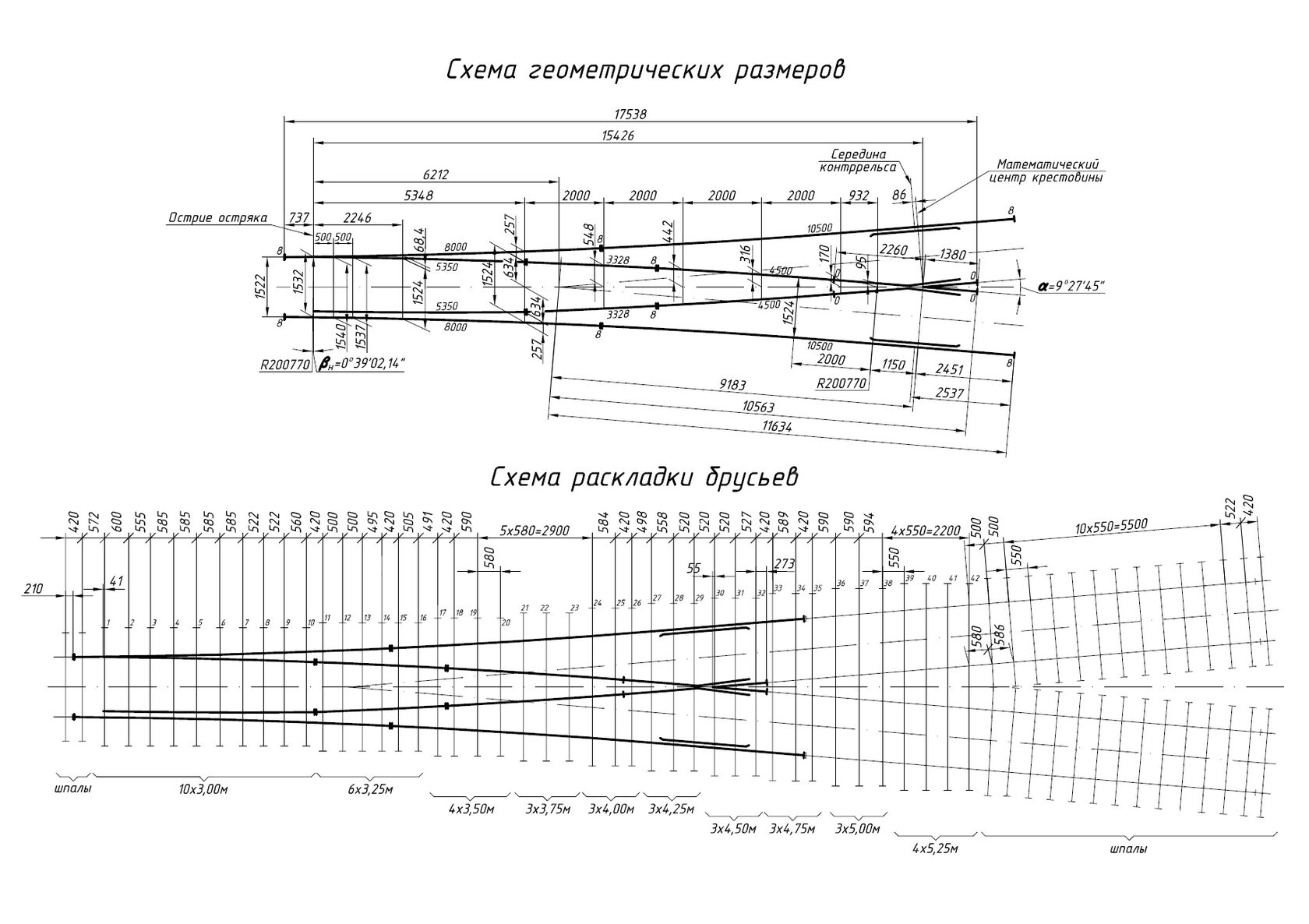

Стрелочный перевод тип Р65 марка 1/6

Предназначен для работы на горочных путях сортировочных станций.
Остряк с улучшенным укрытием.
Крестовина сборная с улучшенным сопряжением литой и рельсовой частей.
Контррельс не связан с путевым рельсом.
Все подкладки с высокими ребордами.
Остряки и рамные рельсы закалены ТВЧ.

Технические характеристики:
Вид стрелочного перевода
симметричный

Ширина колеи, мм
1520

Полная длина, мм
17538

Радиус бокового пути, мм
200770

Максимальная статическая нагрузка на рельс, кН
245

Максимальная скорость движения, км/ч
40

Нормативный ресурс до снятия, млн. т
стрелки
300

крестовины
85

Максимальная длина отгрузочного места, мм
10500

Максимальная масса отгрузочного места, т
1,7

Масса (без брусьев), т не более
9,0


Комплект поставки
Рельс рамный с остряком, шт.
2

Крестовина, шт.
1

Рельс крестовины с контррельсом, шт.
2

Рельсы длиной, мм:
4500
2

3328
2

Накладка 1Р65 ГОСТ 8193-73, шт.
10

Накладка 2Р65 ГОСТ 8193-73, шт.
4

Подкладка СК65 ГОСТ 16277-93, шт.
82

Пакет подкладок к переводу, шт.
1

Ящик с деталями стрелочного перевода, шт.
2



В комплект поставки не включены:
Гарнитура электропривода 16743-00-00, комплект
1*

Электропривод СП-6, комплект
1

Шуруп путевой 24х170 ГОСТ 809-71, шт.
578

Брусья деревянные, комплект
1

* Возможна поставка по отдельному заказу.

Форма отгрузки
В полувагоне от 1 до 8 комплектов.

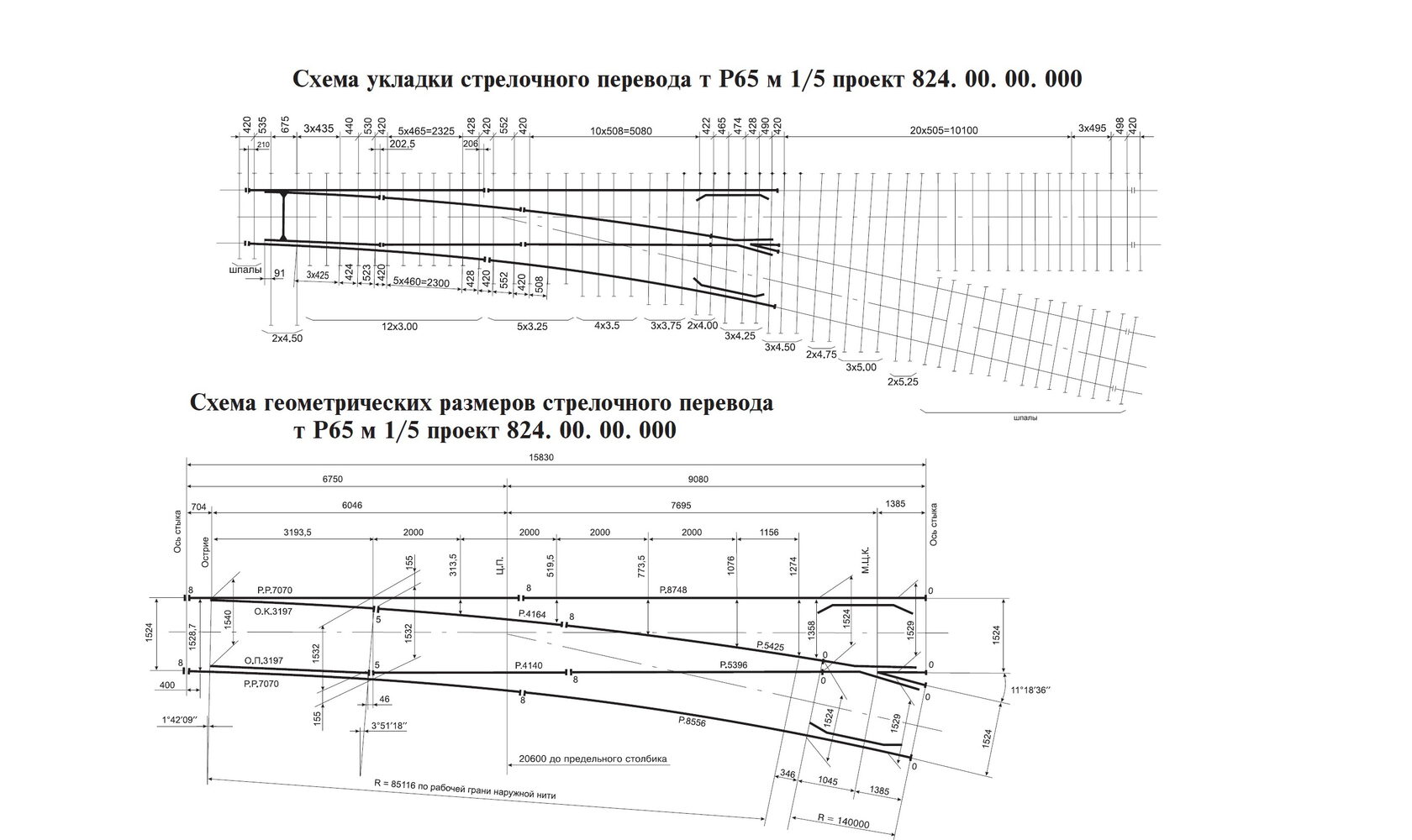

824.00.00.000
Стрелочный перевод тип Р65 марка 1/5

Предназначен для эксплуатации на железнодорожных путях промышленных предприятий.
Перевод стрелочный комплектуется цельнолитой крестовиной из высокомарганцовистой стали марки 110Г13Л.
Остряки и рамные рельсы закалены ТВЧ.

Основные технические характеристики
Вид перевода стрелочного
обыкновенный

Ширина колеи, мм
1524

Полная длина, мм
15830

Радиус бокового пути, мм
85116

Максимальная статическая нагрузка на рельс, кН
515

Максимальная скорость движения, км/ч
по прямому пути
15

по боковому пути
15

Средний (нормативный) ресурс работы, млн. т., не менее
стрелки
50

крестовины
70

Масса, т
7,315

Наибольшая масса отгрузочного места, т
1,009

Наибольшая длина отгрузочного места, мм
8748

Форма отгрузки — железнодорожным транспортом в полувагонах.


Комплект поставки
Рельс рамный прямой с остряком кривым с тягами стрелочной и соединительной
1

Рельс рамный кривой с остряком прямым
1

Полоса связная
2

Подкладка стрелочная удлиненная
2

Рельс крестовины с контррельсом
2

Крестовина
1

Подкладки закорневые
8

Подкладки крестовинные
2

Рельсы соединительные длиной, мм
4164
1

4140
1

5425
1

5396
1

Клемма съемная
38

Болты, гайки, шайбы для крепления клемм по
38

Механизм переводной
1

Сережка контрольная
2

Подкладки СД65, накладки стыковые Р65, стыковые болты, гайки, шайбы, шурупы, костыли в комплект поставки не входят.

Поставка данных изделий, переводного механизма, а также запасных частей возможна по отдельному заказу.

53103.00.000

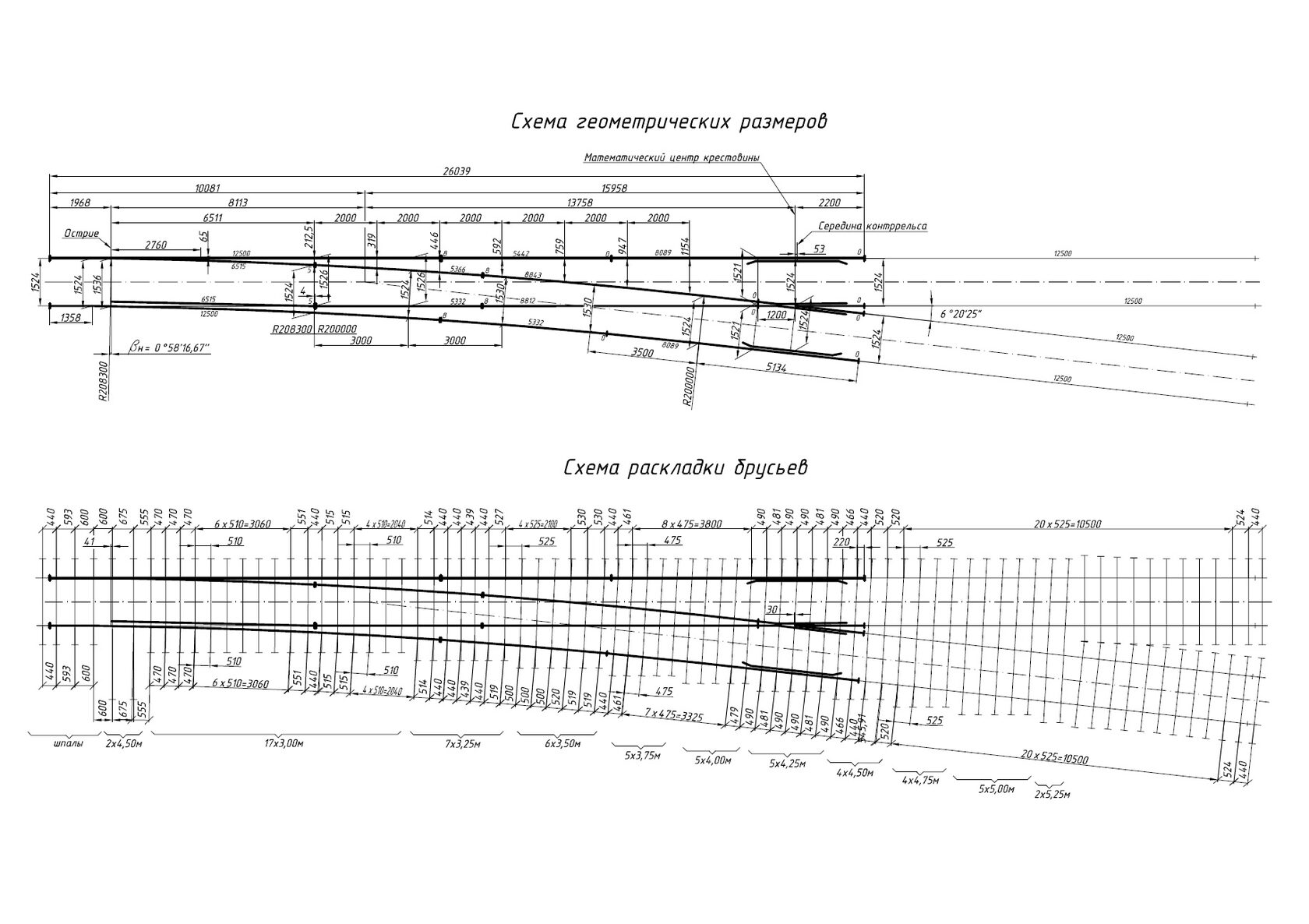

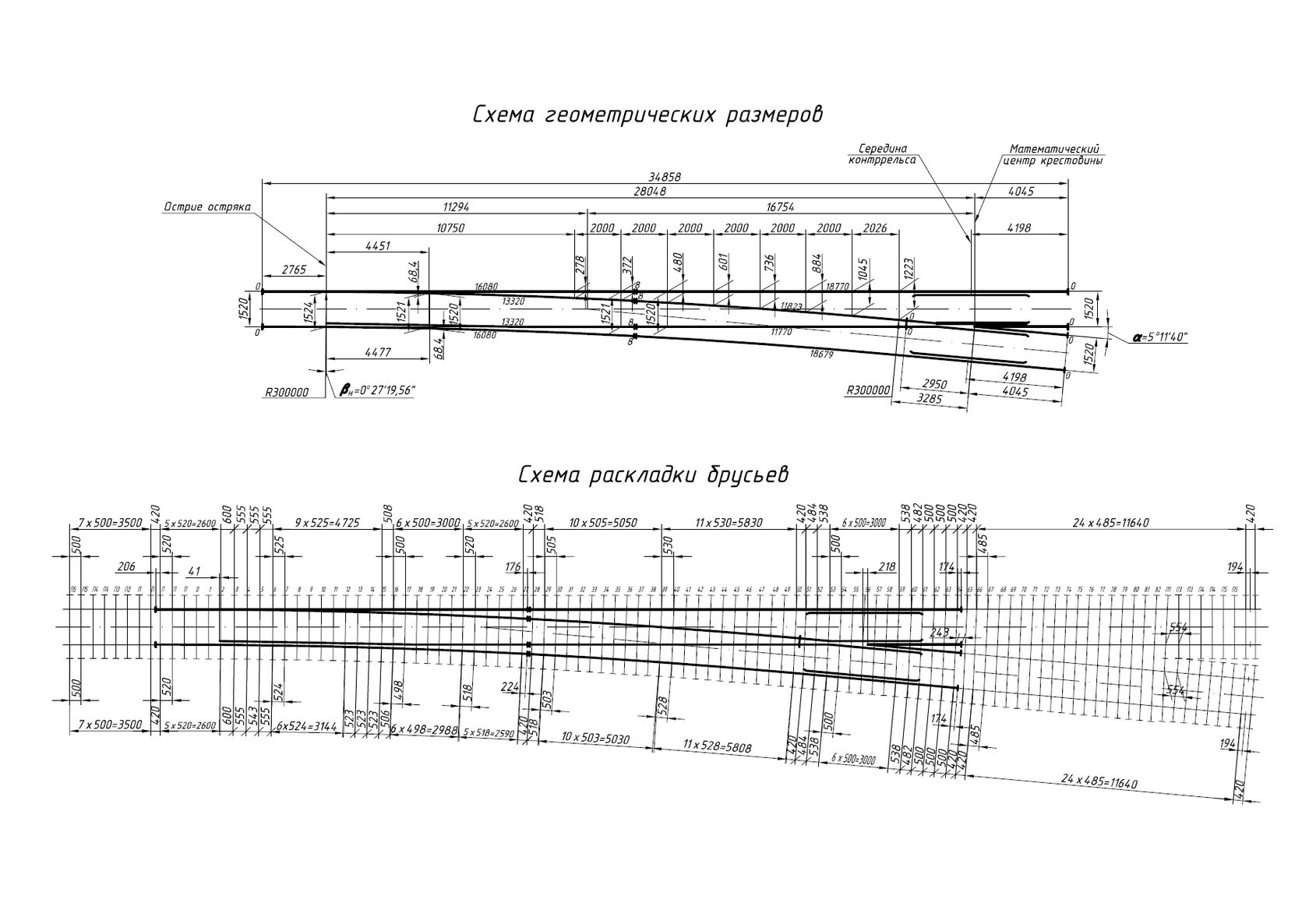

Стрелочный перевод тип Р65 марка 1/11

ЛПТП.665121.105
Стрелочный перевод тип Р50 марка 1/9

Стрелочный перевод применяется на путях промышленных предприятий.
Крестовина цельнолитая из высокомарганцовистой стали.
Контррельс выполнен из рельсового проката
Остряки закалены ТВЧ.

Технические характеристики:
Вид стрелочного перевода
обыкновенный

Ширина колеи, мм
1524

Полная длина, мм
26039

Радиус бокового пути, мм
стрелки
208300

переводной кривой
200000

Максимальная статическая нагрузка на рельс, кН
250

Максимальная скорость движения, км/ч
по прямому пути
50

по боковому пути
40

Нормативный ресурс до снятия стрелочного перевода, млн. т
Максимальная длина отгрузочного места, мм
60

Максимальная масса отгрузочного места, т
12500

Масса (без брусьев), т не более
1,7



Комплект поставки
Рельс рамный прямой с остряком кривым, шт.
1

Рельс рамный кривой с остряком прямым, шт.
1

Крестовина, шт.
1

Рельс крестовины с контррельсом, шт.
2

Рельсы длиной, мм:
5332
2

5366
1

5442
1

8812
1

8843
1

Накладка 1Р50 ГОСТ 19128-73, шт.
20

Подкладка СД50 ГОСТ 12135-75, шт.
108

Пакет подкладок к переводу, шт.
1

Ящик с деталями стрелочного перевода, шт.
1



В комплект поставки не включены:
Стык изолирующий ЦП478-02, комплект
2*

Гарнитура электропривода, комплект
1

Электропривод СП-6, шт.
1

Шуруп путевой 24х170 ГОСТ 809-71, шт.
264

Костыли 1.165 ГОСТ 5812-82, шт.
540

Брусья деревянные, комплект
1

* Возможна поставка по отдельному заказу.

Форма отгрузки
В полувагоне от 1 до 6 комплектов

2642.00.000

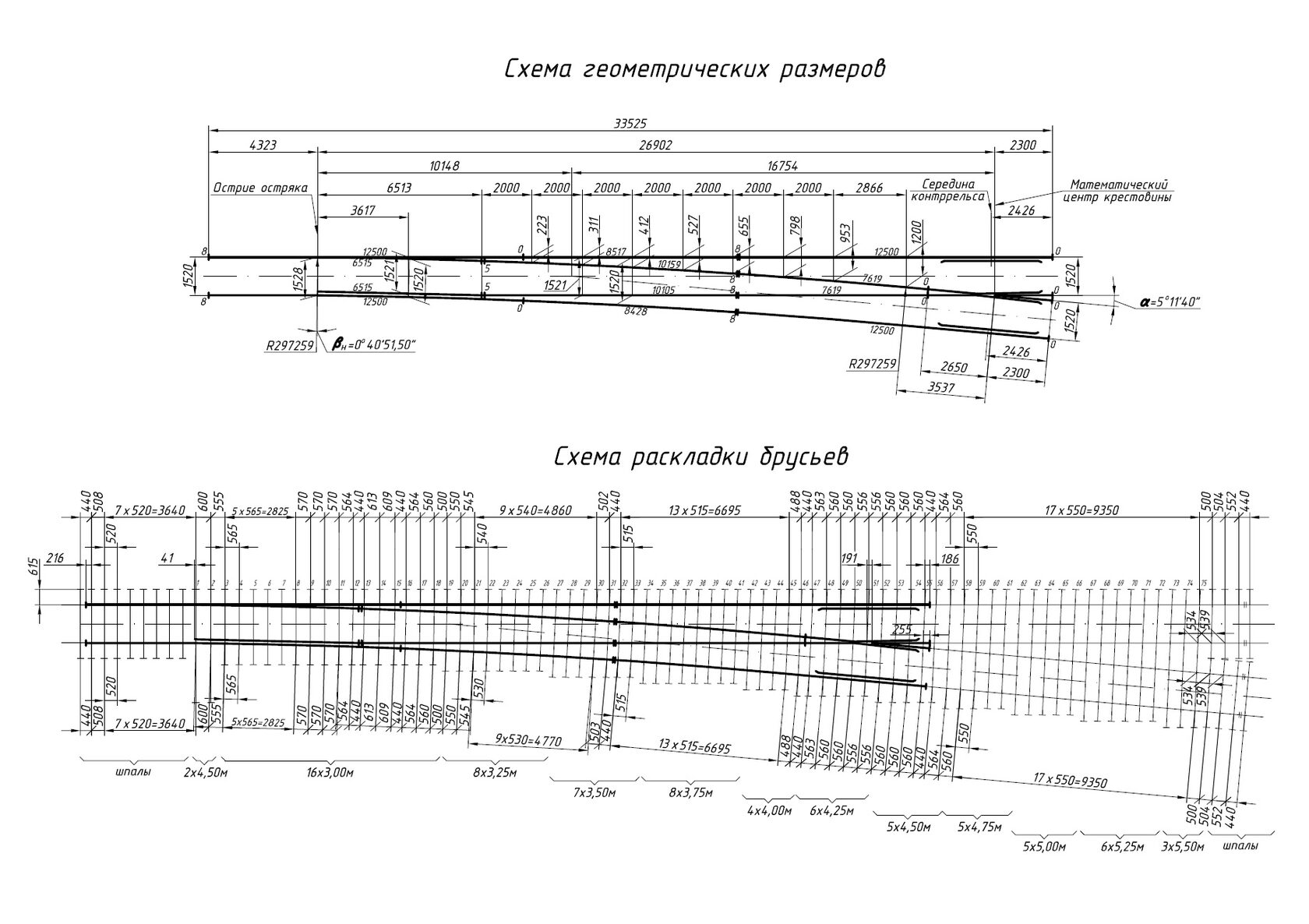

Стрелочный перевод тип Р50 марка 1/11

Предназначен для перевода подвижного состава с одного пути на другой.
Крестовина с уменьшенной врезкой, что позволяет исключить выкрашивание металла в зоне сопряжения усовика и сердечника.
Остряки и рамные рельсы закалены ТВЧ.

Технические характеристики:
Вид стрелочного перевода
обыкновенный
Ширина колеи, мм
1520

Полная длина, мм
33525

Радиус бокового пути, мм
297259

Максимальная статическая нагрузка на рельс, кН
245

Максимальная скорость движения, км/ч
по прямому пути
120

по боковому пути
40

Нормативный ресурс до снятия, млн. т
стрелки
250

крестовины
70

Максимальная длина отгрузочного места, мм
12500

Максимальная масса отгрузочного места, т
1,8

Масса (без брусьев), т не более
12,0


Комплект поставки
Рельс рамный прямой с остряком кривым, шт.
1

Рельс рамный кривой с остряком прямым, шт.
1

Крестовина, шт.
1

Рельс крестовины с контррельсом, шт.
2

Рельсы длиной, мм:
7619
2

8428
1

8517
1

10105
1

10159
1

Накладка 1Р50 ГОСТ 19128-73, шт.
20

Подкладка СД50 ГОСТ 12135-75, шт.
128

Пакет подкладок к переводу, шт.
1

Ящик с деталями стрелочного перевода, шт.
1


В комплект поставки не включены:
Стык изолирующий ОП480, комплект
2*

Гарнитура электропривода 16738-00-00, комплект
1

Электропривод СП-6, комплект
1

Шуруп путевой 24х170 ГОСТ 809-71, шт.
388

Костыль 1.165 ГОСТ 5812-82, шт.
756

Брусья деревянные, комплект
1
* Возможна поставка по отдельному заказу.

Форма отгрузки
В полувагоне от 1 до 5 комплектов.

С.1384.00.00

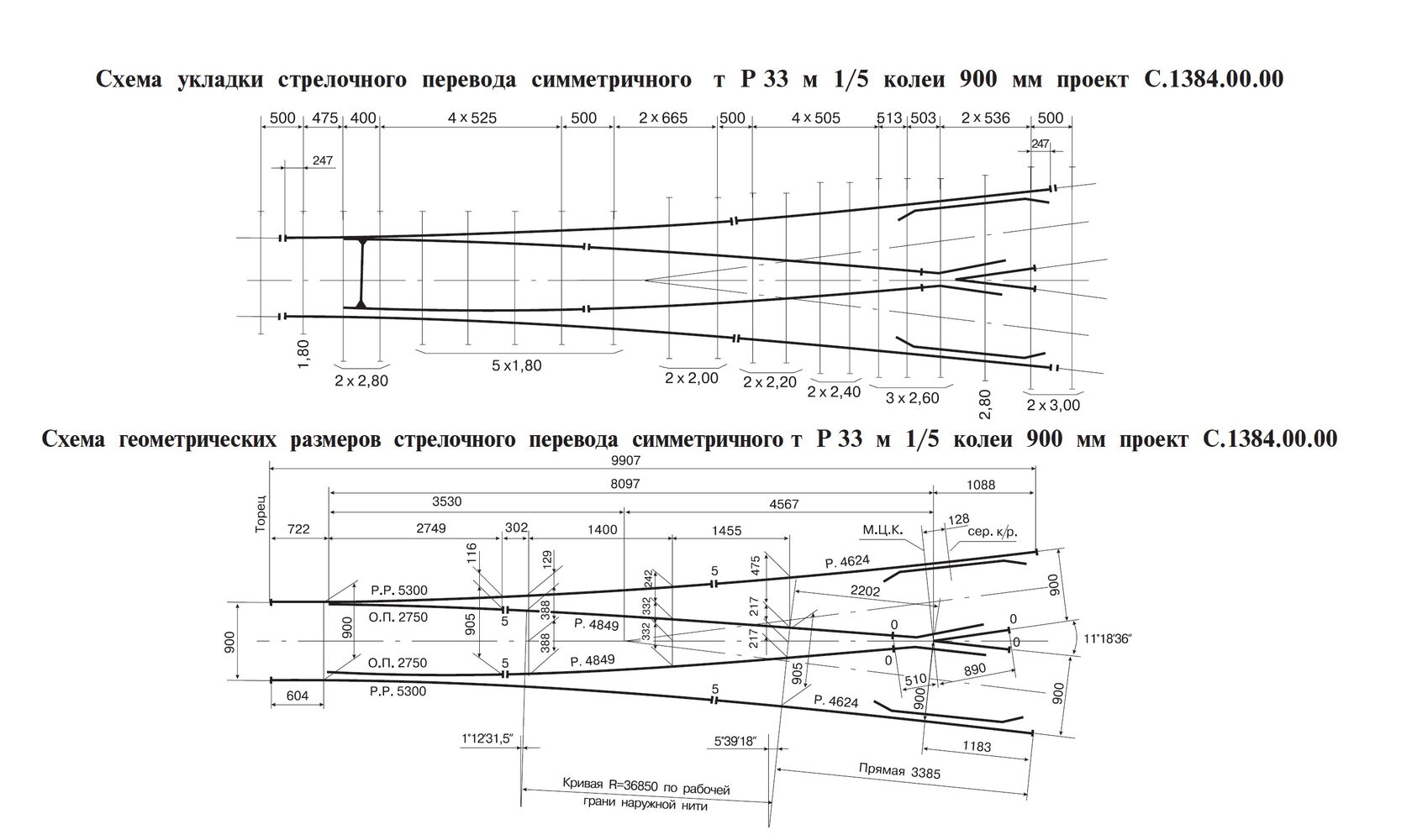

Стрелочный перевод тип Р33 марка 1/5

Предназначен для эксплуатации в подземных выработках и надшахтных сооружениях.
Перевод стрелочный комплектуется цельнолитой крестовиной из высокомарганцовистой стали марки 110Г13Л.
Поставка перевода стрелочного возможна в комплекте с механизмом переводным.

Основные технические характеристики

Вид перевода стрелочного
симметричный

Ширина колеи, мм
900

Полная длина, мм
9907

Радиус бокового пути, мм
36850

Максимальная статическая нагрузка на рельс, кН
140

Максимальная скорость движения, км/ч
по прямому пути
20

по боковому пути
10

Средний (нормативный) ресурс работы, год (не менее)
3

Масса, т
2,17

Наибольшая масса отгрузочного места, т
0,325

Наибольшая длина отгрузочного места, мм
5300

Форма отгрузки - железнодорожным транспортом в полувагонах или автотранспортом.

Комплект поставки
Рельс рамный кривой с остряком прямым с тягой переводной
2

Рельс крестовины с контррельсом
2

Крестовина
1

Рельсы соединительные длиной 4849 мм
2

Подкладки стрелочные
10

Подкладки
26

Подкладки закорневые
2

Подкладки контррельса
8

Подкладка крестовины
1

Мостик крестовины
2

Лист прикрытия
1

Накладки стыковые Р 33, стыковые болты, гайки, шайбы, шурупы, костыли в комплект поставки не входят.
Поставка данных изделий, а также запасных частей возможна по отдельному заказу.

9245.000.00

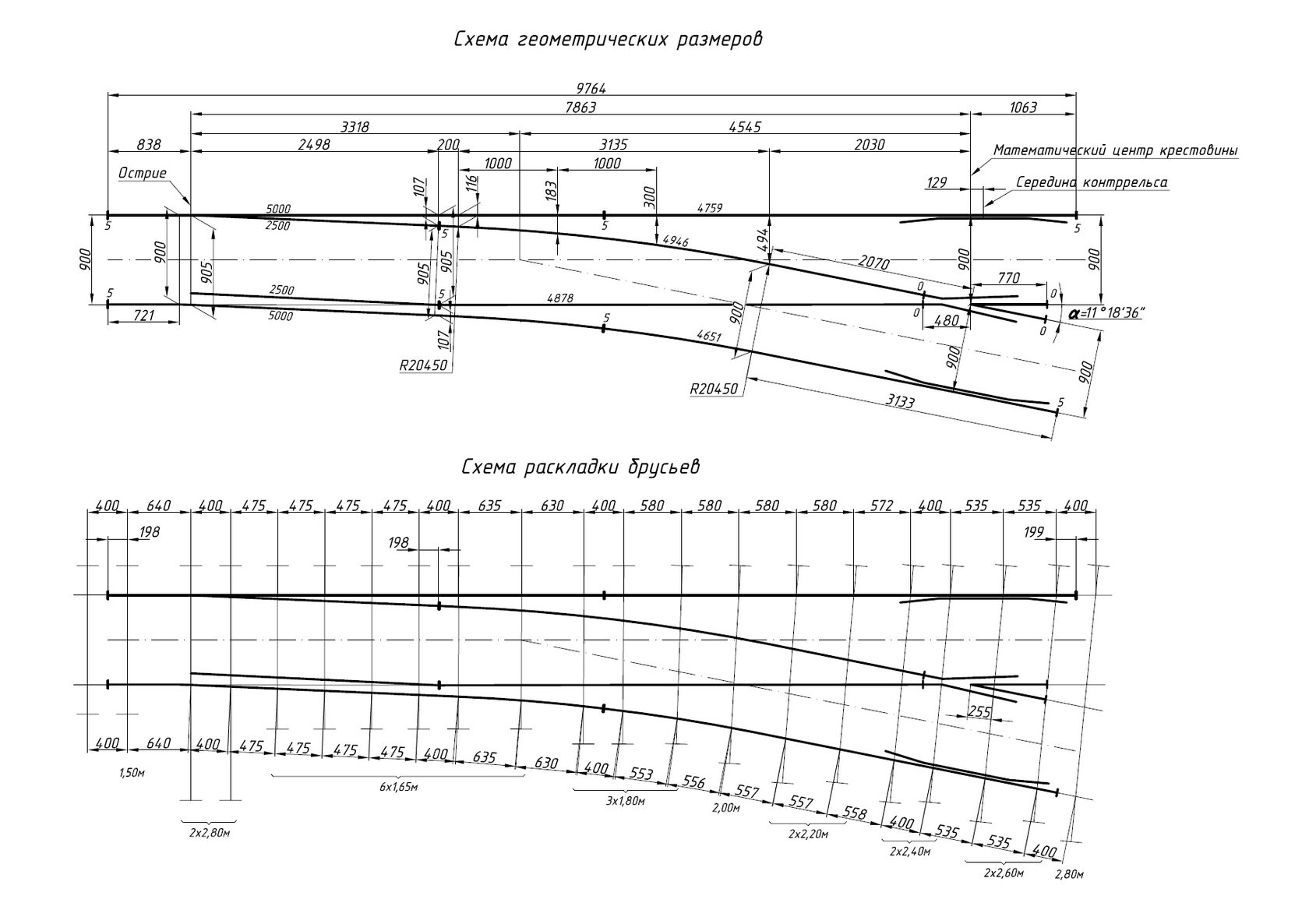

Стрелочный перевод тип Р24 марка 1/5

Узкоколейный перевод, предназначенный для использования в шахтах, на предприятиях лесной и торфяной промышленности.
Остряк выполнен из рельсового проката.
Крестовина цельнолитая из высокомарганцовистой стали.

Технические характеристики:

Вид стрелочного перевода
обыкновенный

Ширина колеи, мм
900

Полная длина, мм
9764

Радиус бокового пути, мм
20450

Максимальная скорость движения, км/ч
по прямому пути
9

по боковому пути
6

Максимальная длина отгрузочного места, мм
5000

Максимальная масса отгрузочного места, т
0,4

Масса (без брусьев), т не более
1,6


Комплект поставки
Рельс рамный прямой с остряком кривым, шт.
1

Рельс рамный кривой с остряком прямым, шт.
1

Крестовина, шт.
1

Рельс крестовины с контррельсом, шт.
2

Рельсы длиной, мм:
4946
1

4878
1

Пакет подкладок к переводу, шт.
1

Ящик с деталями стрелочного перевода, шт.
1

В комплект поставки не включены:
Шуруп путевой 24х170 ГОСТ 809-71, шт.
52

Костыли 1.165 ГОСТ 5812-82, шт.
192

Брусья деревянные, комплект
1

Форма отгрузки
В полувагоне от 10 до 25 комплектов.

2814.00.000

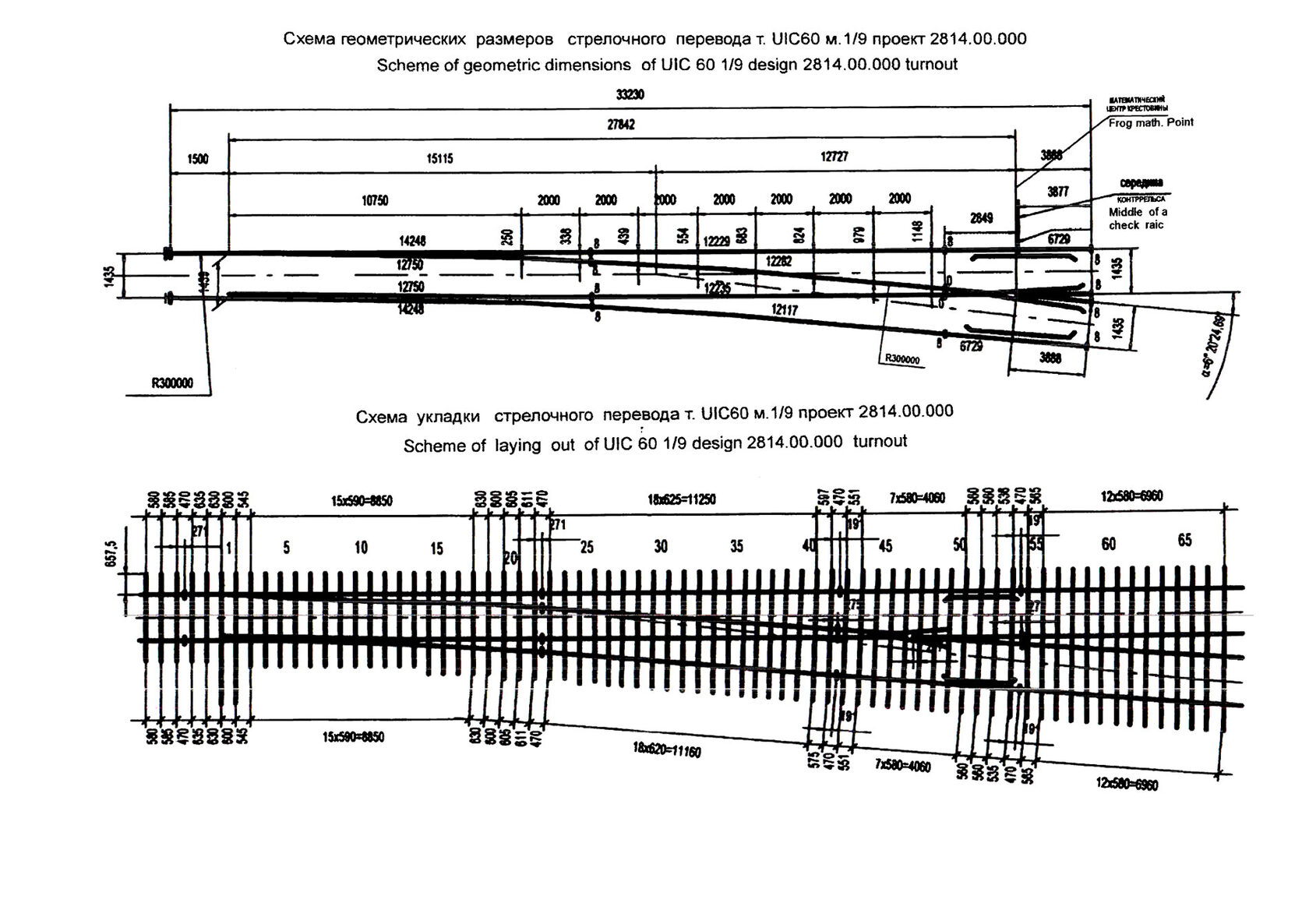

Стрелочный перевод тип 60E1 марка 1/9

Основные параметры и размеры
Тип
UIC 60

Марка
1/9

Остряк
касательный

Угол крестовины
6,202469 град.

Ширина колеи
1 435

Полная длина по прямому пути, мм
33 230

Теоритическая длина, мм
27 842

Радиус по оси бокового пути, мм
300 000

Передний вылет рамного рельса, мм
1 500

передний вылет крестовины, мм
2 849

Задний вылет крестовины, мм
3 888

Шаг остряка о оси тяги, мм
154

Максимальная длина отгрузочного места, мм
14 248

Масса, тонн, не более
14

Вид основания
деревянные брусья



Технические характеристики
Максимальная статическая нагрузка на рельс от оси вагона, кН
205

Максимальная статическая нагрузка на рельс от оси локомотива, кН
225

Максимальная скорость движения
по прямому пути, км/ч
120

по боковому пути, км/ч
50

Требования к изготовлению и сборке, материалам,
сварным рельсовым элементам должны соответствовать
ОСТ32154-2000

Комплект поставки
Рельс рамный прямой с остряком кривым, шт
1

Рельс рамный кривой с остряком прямым, шт
1

Крестовина
1

Рельс крестовины с контррельсом, шт
2

Рельс длиной, мм
L = 12229
1

L = 12282
1

L = 12235
1

L = 12229
1

L = 12117
2

Пакет подкладок к переводу , пак
2

Подкладки СК, шт
86

Накладки, шт
28

Ящик с деталями стрелочного перевода
2

В комплект поставки не включены
Брусья деревянные
1 комплект

Форма отгрузки
В полувагоне от 1 до 5 комплектов.

ПСТ.50.000.00

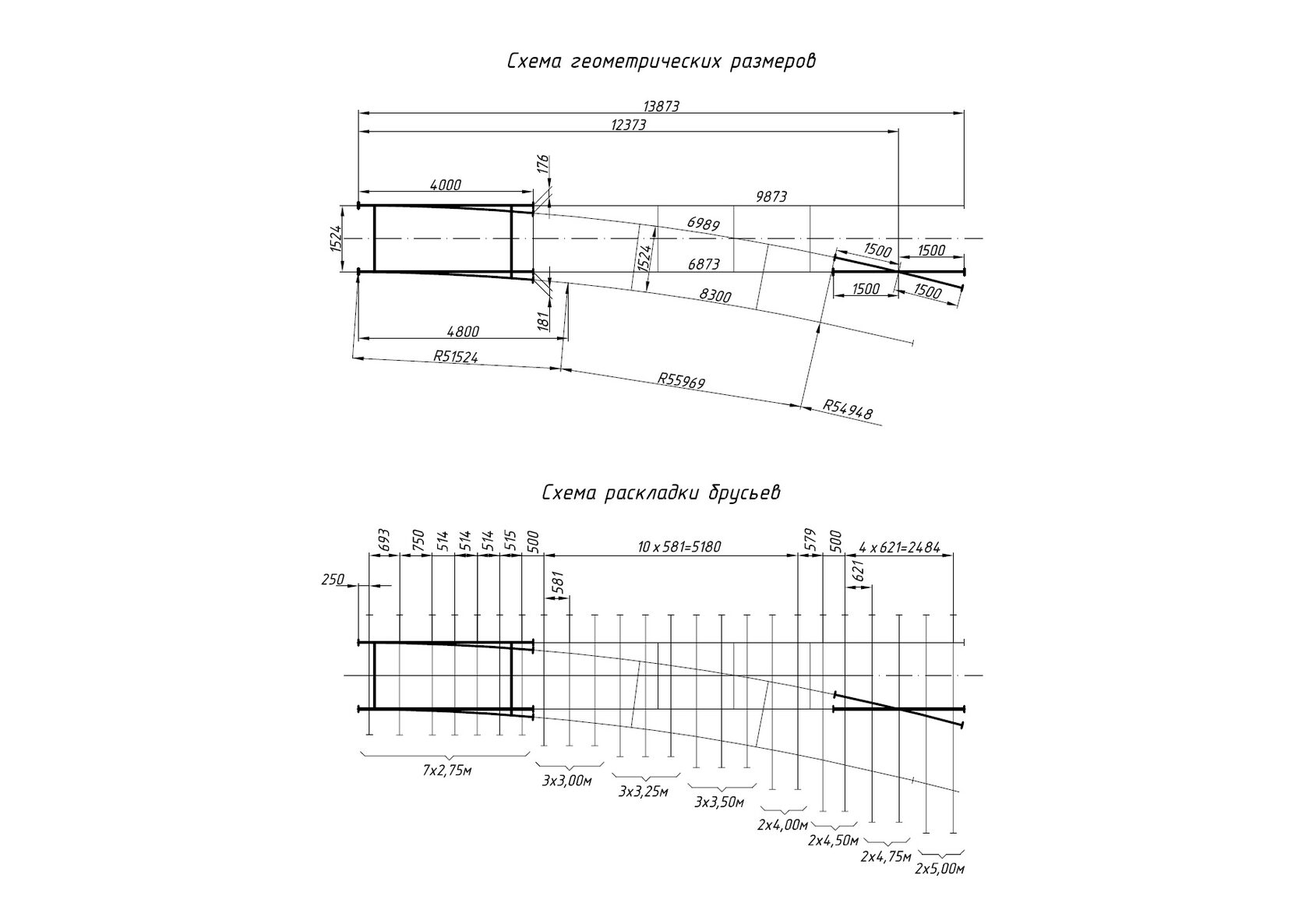

Стрелочный перевод

Предназначен для перевода трамваев с одного пути на другой.
Стрелка и крестовина выполнена из высокомарганцовистой стали.

Технические характеристики:
Вид стрелочного перевода
обыкновенный
Ширина колеи, мм
1524

Полная длина, мм
13873

Радиус бокового пути, мм
стрелки
51524

переводной кривой
55969

крестовины
54948

Максимальная скорость движения, км/ч
по прямому пути
40

по боковому пути
10

Максимальная длина отгрузочного места, мм
4000

Максимальная масса отгрузочного места, т
2,1

Масса (без брусьев), т не более
3,0


Комплект поставки
Стрелка трамвайная, комплект
1

Крестовина, шт.
1

Подкладки СД-65 ГОСТ 8194-75, шт.
44

Пакет подкладок к переводу, шт.
1

Ящик с деталями стрелочного перевода, шт.
1

В комплект поставки не включены:
Рельсы длиной, мм:
6873
1

6989
1

8300
1

9873
1

Стяжки, шт.
5*

Тяга трамвайная, шт.
1*

Костыль 165 ГОСТ 5812-82, шт.
220

Шуруп путевой 24х170 ГОСТ 809-71, шт.
68

* Возможна поставка по отдельному заказу.

Форма отгрузки
В полувагоне от 18 до 36 комплектов.
